Plissee-Befestigungen

• ✔ Bei dem Fenster für das Plissee handelt sich um ein Senkrecht Dreh- und Kippfenster
• ✔ Das Fenster kann geöffnet werden
• ✔ Die Glasleistentiefe beträgt mindestens 14 mm
• ✔ Die Stärke des Blendrahmens liegt zwischen 15 und 24 mm
• ✔ Plissee Montage steht für alle Window Fashion AG Plissees zur Verfügung

Messen

Obwohl es per Klemmmontage angebracht wird, sitzt das Plissee bei der Montage mit sensuna® Clip direkt vor der Scheibe. Die Montagepunkte befinden sich jeweils oben und unten am Rahmen. Für die Höhe messen Sie also die komplette Höhe des Fensterrahmens. Bei schräger Glasleiste benötigen wir eine Angabe der Breite inkl. Gummidichtung. Ist die Glasleiste Ihres Fensters gerade, ziehen Sie vom Innenmaß 4 mm ab, um zu verhindern, dass das Plissee in der Glasleiste schleift, sobald es am Fenster hin und her geschoben wird .

• ✔ Breite = inkl. Gummidichtung (schräger Falz); abzüglich 4 mm (gerader Falz)
• ✔ Höhe = Rahmenhöhe

Montage

Stecken Sie zuerst den aus zwei Winkelprofilen bestehenden sensuna® Clip zusammen. Da der Träger über drei verschiedene Einrastpositionen verfügt, lässt sich dieser genau an das jeweilige Fenster anpassen. Schieben Sie die Spannschuhe senkrecht auf die sensuna® Clips auf. Diese werden am Fensterrahmen befestigt. Den sensuna® Clip Small empfehlen wir für eine Blendrahmenstärke zwischen 7 und 15 mm.

• Schnelle Montage, einfache Handhabung
• Flexibel einsetzbar
• Keine Rückstände
• Schmale und flache Bauweise für enge Fensterlaibungen
• Auch für Holzfenster geeignet

• ✔ Es handelt sich um ein Senkrecht Dreh- und Kippfenster
• ✔ Das Fenster besteht aus Kunststoff
• ✔ Das Fenster kann geöffnet werden
• ✔ Die Glasleiste ist zwischen 13 und 25 mm tief
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG / LYSEL HOME Plissees

Messen:

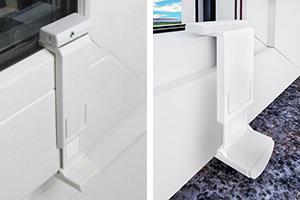

Der Falzfix Klemmträger wird auf dem Rahmen montiert, dennoch sitzt das Plissee in der Glasleiste. Als Bestellmaß geben Sie die Innenmaße Ihres Fensters an. Hat Ihr Fenster eine schräge Glasleiste, messen Sie die Breite inkl. Gummidichtung, bei gerader Glasleiste ziehen Sie vom Innenmaß 4 mm ab, um zu verhindern, dass das Plissee später bei Bedienung in der Glasleiste schleift.

• ✔ Breite = inkl. Gummidichtung (schräger Falz); abzüglich 4 mm (gerader Falz)
• ✔ Höhe = inkl. Gummidichtung

Montage

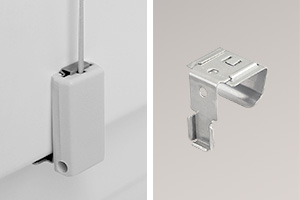

Klemmen Sie den Träger von oben und unten auf den Fensterflügel und ziehen Sie ihn leicht fest. Passen Sie nun den Klemmträger mit dem länglichen Bügel an Ihr Fenster an, stellen Sie ihn bis in die Glasleiste ein. Schieben Sie abschließend die Spannschuhe des Plissees auf den Klemmträger auf, die Abdeckkappen bringen Sie vorn an.

Falzfix Klemmträger - Vorteile

• Schnelle Montage, einfache Handhabung
• Flexibel einsetzbar
• Keine Rückstände
• Für enge Fensterlaibungen geeignet
• Besonders stabil

• ✔ Es handelt sich um ein Senkrecht Dreh- und Kippfenster
• ✔ Das Fenster besteht aus Kunststoff
• ✔ Das Fenster kann geöffnet werden
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG / LYSEL HOME Plissees

Messen

Für die Breite messen Sie die Breite des Fensters und addieren den gewünschten Überstand über den Rahmen rechts und links hinzu. Der Fenstergriff muss frei bleiben.

Für die Höhe messen Sie die komplette Flügelhöhe, also von der Oberkante bis zur Unterkante des Rahmens. Der Platzbedarf des Plissees nach vorn beträgt 2 cm.

• ✔ Breite = Fensterausschnitt zzgl. gewünschter Überstand rechts und links
• ✔ Höhe = Rahmenhöhe

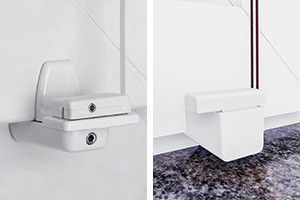

Montage Klemmträger Window Fashion AG

Setzen Sie den Window Fashion AG Klemmträger oben und unten auf den geöffneten Fensterflügel auf und ziehen Sie ihn fest. Da der Spannschuh Support bei verspannten Plissee Anlagen bereits am Klemmträger montiert ist, muss nur noch der Spannschuh aufgeschoben werden. Ist das Plissee freihängend, wird zunächst der Deckenclip am Klemmträger angebracht, anschließend die Schiene eingeclipst. Die Klemmträger sind senkrecht zum Plissee angeordnet. Da sich die Klemmträger einfach verschieben lassen, können Sie deren Position noch anpassen.

Montage Klemmträger LYSEL HOME

Mit einem Bleistift zeichnen Sie die Position des Plissees am Fenster vor. Der Abstand zum Fenstergriff muss mindestens 5 mm betragen. Die Vierkantmutter wird jeweils auf die Unterseite der Montageplatten gesetzt, anschließend wird die Vierkantmutter erneut gedreht. Daraufhin montieren Sie den Spannschuh von oben auf der Montageplatte. Dabei werden die unteren Spannfüße noch nicht komplett festgeschraubt. Nun knicken Sie die Abdeckkappe vom Klemmträger ab und öffnen diesen so weit bis er sich einfach über den Fensterflügel schieben lässt. Setzen Sie die Vierkantmutter in die Aussparung ein, die Montageplatten schieben Sie in die Klemmträger ein. Am Ende setzen Sie noch die Abdeckkappen auf.

Klemmträger Window Fashion AG / LYSEL HOME - Vorteile

• Schnelle Montage, einfache Handhabung
• Flexibel einsetzbar
• Ausreichende Luftzirkulation zwischen Behang und Scheibe

• ✔ Es handelt sich um ein Senkrecht Dreh- und Kippfenster
• ✔ Das Fenster besteht aus Kunststoff
• ✔ Das Fenster kann geöffnet werden
• ✔ Plissee Montage ist wählbar für alle LYSEL HOME Plissees

Messen

Messen Sie die Höhe von der Oberkante bis zur Unterkante des Fensterflügels. Hat Ihr Fenster eine schräge Glasleiste, messen Sie die Breite inkl. Gummidichtung. Bei gerader und leicht schräger Glasleiste ziehen Sie vom Innenmaß 4 mm ab, um zu verhindern, dass das Plissee später bei Bedienung in der Glasleiste schleift.

Montage

Mit einem Bleistift zeichnen Sie die Position des Plissees am Fensters vor und übertragen diese auch auf den Fensterflügel. Entfernen Sie nun die Abdeckkappe vom Klemmträger und öffnen Sie die Stellschraube so weit, bis Sie den Träger leicht am Fensterflügel verschieben können. Die Vierkantmutter setzen Sie in die Rückseite des Trägers ein. Dann bewegen Sie den Klemmträger über den Fensterflügel bis er mittig an der markierten Stelle sitzt. Der Klemmträger wird mit der Stellschraube befestigt, anschließend noch die Abdeckkappe angebracht. Daraufhin setzen Sie die Spannfüße auf den Klemmträger auf. Fädeln Sie die Spannschnur durch die kleine Nut oben am Klemmträger, sodass sie durch die Aussparung in der Mitte verläuft.

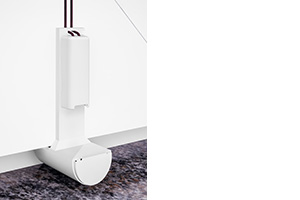

Klemmträger Clip - Vorteile

• Schnelle Montage, einfache Handhabung
• Flexibel einsetzbar
• Plissee sitzt direkt in der Glasleiste
• An verschiedene Rahmenstärken anpassbar

• ✔ Es handelt sich um ein Senkrecht Dreh- und Kippfenster
• ✔ Das Fenster besteht aus Kunststoff
• ✔ Die Glasleistentiefe beträgt mindestens 13 mm
• ✔ Die Anlagengröße beträgt maximal 1,4 m²
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG Plissees

Messen

Verfügt Ihr Fenster über eine schräge Glasleiste, messen Sie die Breite inkl. Gummidichtung. Handelt es sich um eine gerade Glasleiste, ziehen Sie vom gemessenen Maß insgesamt 4 mm ab. Für die Höhe messen Sie vom unteren Kunststoffrahmen zum oberen Kunststoffrahmen.

• ✔ Breite = inkl. Gummidichtung (schräger Falz); abzüglich 4 mm (gerader Falz)
• ✔ Höhe = inkl. Gummidichtung

Montage

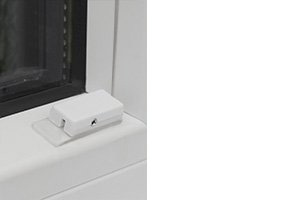

Reinigen Sie zunächst die Glasleiste mit dem im Lieferumfang enthaltenen Tuch. Nun setzen Sie die Klebepads und die durchsichtige Klebeplatte an die Stellen in der Glasleiste. Für den Klebeträger halten Sie einen Abstand von mind. 3 mm von der Vorderkante der Glasleiste und von der Ecke ein. Die Klebeplatten benötigen eine Trocknungszeit von mindestens 24 Stunden, dann können Sie das Plissee einhängen. Ziehen Sie die Spannschuhe des verspannten Plissees seitlich auf die Klebeplatten. Die Spannschuhe verdecken die Klebehalterung beinahe vollständig, was diese Variante zu einer dezenten Plissee Befestigung macht.

Stick & Fix - Vorteile

• Schnelle & einfache Plissee Montage
• Flexibler Einsatz
• Kein Bohren notwendig

• ✔ Es handelt sich um ein Senkrecht Dreh- und Kippfenster
• ✔ Das Fenster besteht aus Kunststoff
• ✔ Die Glasleistentiefe beträgt mindestens 13 mm
• ✔ Die Anlagengröße beträgt maximal 1,5 m²
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG / LYSEL HOME Plissees

Messen

Die Breite bezieht sich hier auf die Breite inkl. Gummidichtung. Besitzt Ihr Fenster eine schräge Glasleiste, so geben Sie dieses Maß als Bestellmaß an. Bei einer geraden Glasleiste ziehen Sie von der gemessenen Breite insgesamt 4 mm ab. Für die korrekte Angabe der Höhe messen Sie den Abstand vom unteren zum oberen Kunststoffrahmen.

• ✔ Breite = inkl. Gummidichtung (schräger Falz); abzüglich 4 mm (gerader Falz)
• ✔ Höhe = inkl. Gummidichtung

Montage

Reinigen Sie die Glasleiste mit dem im Lieferumfang enthaltenen Reinigungstuch. Nun setzen Sie die Klebepads und die durchsichtige Klebeplatte an die Stellen in der Glasleiste. Der Klebeträger sollte mindestens 3 mm entfernt von der Vorderkante der Glasleiste und der Ecke entfernt liegen. Lassen Sie die Klebeplatten mindestens 24 Stunden trocknen, dann können Sie das Plissee einhängen. Ziehen Sie die Spannschuhe des verspannten Plissees seitlich auf die Klebeplatten. Die Spannschuhe verdecken die Klebehalterung beinahe vollständig. Befestigen Sie Ihr Plissee freihängend, wird der Deckenclip auf die Klebebefestigung geschraubt. Die obere Plisseeschiene wird in den Deckenclip eingeclipst.

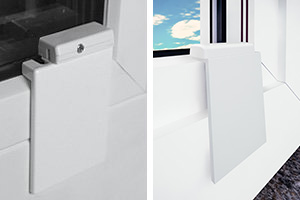

Stick & Fix Front - Vorteile

• Schnelle & einfache Plissee Montage
• Flexibler Einsatz
• Kein Bohren notwendig
• Auch für Plissees freihängend und Plissees bis 1,5 m²

• ✔ Es handelt sich um ein Senkrecht Dreh- und Kippfenster
• ✔ Das Fenster besteht aus Kunststoff
• ✔ Die Tiefe der geraden oder leicht schrägen Glasleiste beträgt mindestens 15 mm
• ✔ Die Anlagengröße beträgt maximal 1,5 m²
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG und LYSEL HOME Plissees

Messen

Für die Breite und Höhe messen Sie jeweils die Fensterinnenmaße bis zur Gummidichtung. Messen Sie die Gummidichtung und ziehen Sie in der Breite bei einer geraden oder leicht schrägen Glasleiste 6 mm ab.

Montage

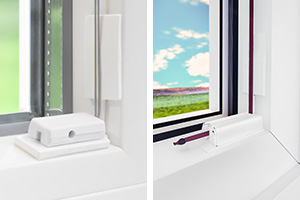

Säubern Sie die Rückseite der Klebewinkel und die Stellen in der Glasleiste mit dem im Lieferumfang enthaltenen Reinigungstuch. Tragen Sie dann den Haftvermittler auf. Jetzt bringen Sie die Klebepads auf den Klebewinkeln an und richten anschließend die Winkel aus. Setzen Sie die Winkel im gleichen Abstand zur Glasscheibe ein und markieren Sie die Stellen mit einem Bleistift. Der Winkel lässt sich leicht in sich verdrehen und somit individuell an die Glasleiste anpassen. Geben Sie nun etwas Haftvermittler auf die Klebeflächen. Befestigen Sie die Stick & Fix Edge in den Winkeln der Glasleiste und drücken Sie diese 20 Sekunden fest.

Stick & Fix Edge - Vorteile

• Starke Klebeleistung durch Kräfteverteilung
• Flexibler Einsatz
• Kein Bohren notwendig
• Auch an schräge Glasleisten anpassbar

• ✔ Es handelt sich um ein Senkrecht Dreh- und Kippfenster
• ✔ Die Breite der Gummidichtung darf 5 mm nicht überschreiten
• ✔ Die Anlagengröße beträgt maximal 1,5 m²
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG Plissees

Messen

Für die Breite und Höhe messen Sie jeweils die Fensterinnenmaße bis zur Gummidichtung. Messen Sie die Gummidichtung und ziehen Sie in der Breite bei einer geraden oder leicht schrägen Glasleiste 6 mm ab.

Montage

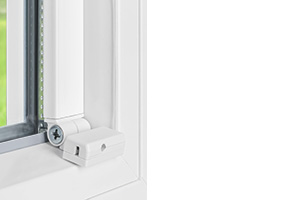

Reinigen Sie die Klebeleisten und entfernen Sie Staub, Öl und Feuchtigkeit von den Klebeflächen am Fenster. Dann setzen Sie die Spannschuhaufnahme in die Klebeleisten ein. Drehen Sie die Schrauben an, aber noch nicht fest. Ziehen Sie die Schutzfolie von den Klebeleisten ab. Setzen Sie die Aufnahme unten in der Glasleiste so auf, dass die Klebeleiste auf beiden Seiten bündig mit der seitlichen Glasleiste abschließt. Schieben Sie die Klebeleiste parallel zur Glasleiste bis sie auf der Fensterfläche auftrifft und drücken Sie die Klebeleiste Stück für Stück fest. Nach einer Stunde sind 75 % der Klebkraft erreicht und Sie können mit der Plissee Montage beginnen. Stellen Sie die Spannschuhaufnahmen passend zum Winkel der Glasleiste ein und fixieren Sie diese mit Schrauben.

Klebeleisten - Vorteile

• Für jedes Rahmenmaterial geeignet
• Plissee sitzt direkt in der Glasleiste
• Flexibler Einsatz
• Kein Bohren notwendig

Die Glasleistentiefe von dreifachverglasten Fenstern beträgt schmale 7 bis 10 mm. Soll das Plissee dennoch in der Glasleiste montiert werden, sind Flachträger empfehlenswert, die sich für Holz-, Alu- und Kunststofffenster gleichermaßen eignen.

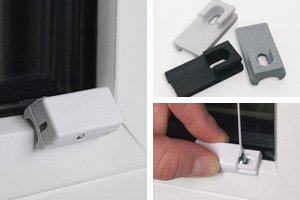

Möchten Sie das Plissee auf einer runden Glasleiste oder der Kante der Glasleiste anbringen, nutzen Sie Kantenträger. Da diese über zwei kleine Auflageflächen verfügen, zwischen denen ein Abstand liegt, können sich die Träger nicht verdrehen.

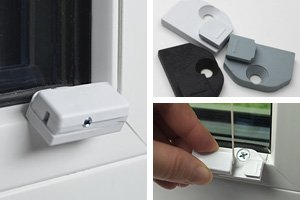

Voraussetzungen für Flachträger bzw. Kantenträger

• ✔ Ab einer Glasleistentiefe von 13 mm ist der Kantenträger einsetzbar
• ✔ Bei einer Glasleistentiefe zwischen 7 und 10 mm sind Flachträger sinnvoll
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG Plissees

Messen

Für die Angabe der Breite messen Sie das Fensterinnenmaß inkl. Gummidichtung. Hat Ihr Fenster eine schräge Glasleiste, nehmen Sie diese Angabe als Bestellmaß. Bei einer geraden Glasleiste ziehen Sie insgesamt 4 mm ab. Für die Angabe der Bestellhöhe messen Sie die Höhe, ebenfalls inkl. Gummidichtung.

• ✔ Breite = inkl. Gummidichtung (schräger Falz); abzüglich 4 mm (gerader Falz)
• ✔ Höhe = inkl. Gummidichtung

Montage

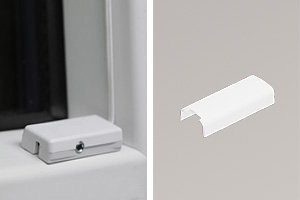

Schrauben Sie die mitgelieferten Spannschuhplättchen oben und unten mit für das jeweilige Rahmenmaterial geeigneten Schrauben in die Glasleiste. Zeichnen Sie vorher die Position des Plissees mit einem Bleistift vor. In unserem Plissee Zubehör Shop finden Sie außerdem eine sehr nützliche Montagehilfe, die Sie dort bestellen können. Achten Sie darauf, dass die Befestigung bündig mit den Außenkanten des Plissees abschließt. Beachten Sie, dass Flachträger und Kantenträger nur bei verspannten Plisseeanlagen einsetzbar sind. Ist das Plissee freihängend, nutzen Sie Deckenclips.

Flachträger/Kantenträger - Vorteile

• Befestigung fügt sich dezent in das Fenster ein
• Stabiler Halt durch Schraubmontage
• Für Holz-, Alu- und Kunststofffenster geeignet

• ✔ Geeignet für Fenster mit Kunststoffrahmen
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG Plissees

Messen

Für die Plissee Montage mit Glasleistenwinkeln messen Sie die äußeren Eckpunkte der Glasleiste aus und geben diese Maße als Bestellbreite und -höhe an.

• ✔ Breite = Außenkante der Glasleiste
• ✔ Höhe = Außenkante der Glasleiste

Montage

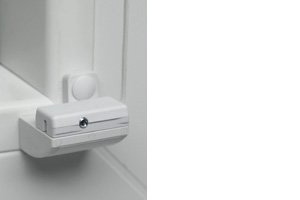

Montieren Sie die Glasleistenwinkel mit zwei Schrauben im Winkel der Glasleiste. Dann setzen Sie die Abdeckkappen auf und schieben die Spannschuhe auf die Glasleistenwinkel. Bei verspannten Plisseeanlagen finden Sie die Spannschuhaufnahme auf den Winkeln bereits montiert vor. Entscheiden Sie sich hingegen für ein freihängendes Plissee, wird der Deckenclip an dem passenden Glasleistenwinkel angebracht.

Glasleistenwinkel - Vorteile

• Dezente Optik der Befestigung
• Stabiler Halt durch Verschraubung
• Optimal für Verdunklungsplissees durch seitlichen Überstand

• ✔ Plissee Montage am Holzfenster und an der Wand
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG Plissees

Messen

Befestigen Sie das Plissee am Holzfensterrahmen oder an der Wand. Markieren Sie sich beim Messen mit einem Bleistift am Rahmen bzw. an der Wand die Position des Plissees vor. Berücksichtigen Sie bei der Angabe des Bestellmaßes ggf. hervorstehende Beschläge wie den Fenstergriff.

Möchten Sie die Befestigungswinkel für eine Plissee Sonderform nutzen, geben Sie die lichten Maße ohne Abzug an.

• ✔ Breite = Glasausschnitt zzgl. gewünschter Überstand
• ✔ Höhe = Glasausschnitt zzgl. gewünschter Überstand

Montage

Die Winkel werden mit zwei Schrauben am Fenster montiert, anschließend mit Abdeckkappen versehen. Schieben Sie die Spannschuhe über die Winkel. Bei einem Plissee freihängend wird der Deckenclip mit dem Befestigungswinkel verschraubt.

Befestigungswinkel - Vorteile

• Universell verwendbar (auch für Plissee Sonderformen)
• Stabiler Halt durch Verschraubung
• Schnelle Montage, einfache Handhabung

• ✔ Die Tiefe der Glasleiste sollte mind. 20 mm betragen.
• ✔ Plissee Montage ist wählbar für alle Window Fashion AG Plissees

Messen

Möchten Sie das Plissee in der Glasleiste anbringen, messen Sie die Breite inkl. Gummidichtung. Hat Ihr Fenster eine schräge Glasleiste, geben Sie diese Breite als Bestellbreite an. Ist die Glasleiste Ihres Fensters gerade, ziehen Sie von der gemessenen Breite insgesamt 4 mm ab und nehmen das Ergebnis als Bestellbreite. Auch die Höhe messen Sie inkl. der Gummidichtung.

Nutzen Sie die Deckenclips für eine Plissee Sonderform, geben Sie die lichten Maße ohne Abzug an.

• ✔ Breite = inkl. Gummidichtung (schräger Falz); abzüglich 4 mm (gerader Falz)
• ✔ Höhe = inkl. Gummidichtung

Montage

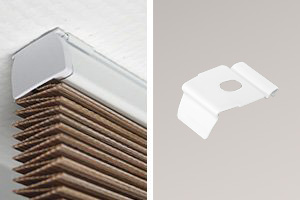

Die Montage eines freihängenden Plissees mit Deckenclip läuft folgendermaßen ab: Befestigen Sie die Träger mit den Schrauben an der Decke oder in der Glasleiste. Sind die Deckenclips befestigt, wird die Plisseeschiene einfach nur noch eingeclipst

Deckenclip - Vorteile

• Dezente Optik der Befestigung
• Stabiler Halt durch Schraubmontage
• Universell einsetzbar (Dachfenster Plissees, Sonderformen, Plafond Anlagen)
• Rahmen kann aus Kunststoff, Holz oder Alu bestehen

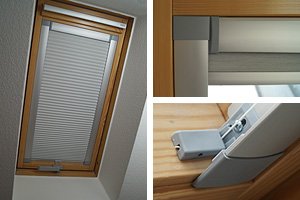

• ✔ Plissee Montage am Dachfenster ist wählbar für alle Window Fashion AG Plissees

Messen

Für die meisten gängigen Dachfenstertypen sind die Maße im Konfigurator hinterlegt. Geben Sie hierfür einfach die Dachfensternummer ein. Ist diese nicht vorhanden, benötigen wir folgende Angaben Ihres Dachfensters: Glasbreite und -höhe, Flügelinnenbreite und -höhe sowie die Rahmentiefe.

• ✔ Velux, Roto, oder Fakro Dachfensternummer
oder
• ✔ Breite = Glasbreite, Flügelinnenbreite
• ✔ Höhe = Glashöhe, Flügelinnenhöhe
• ✔ Rahmentiefe

Montage

Für Ihr Dachfensterplissee können Sie aus einem Angebot an verschiedenen verspannten Plissee Modellen wählen. Die Befestigung des Plissees erfolgt dann mit Befestigungsclips oder Spannschuhplättchen. Die Dachfenster Comfort Modelle verfügen außerdem über Seitenführungsschienen. Diese werden im Fensterfalz verschraubt, das Plissee wird eingeclipst, die Spannschuhe werden aufgeschoben.

Plissee Montage am Dachfenster - Vorteile

• Verschiedene Plissee Modelle zur Auswahl (u. a. mit Seitenführungsschienen)
• Dezente Optik der Befestigung
• Stabiler Halt bei schrägen Fenstern
